КРЕПЕЖ ДЛЯ СЭНДВИЧ-ПАНЕЛЕЙ. ОТСУТСТВИЕ ЕДИНЫХ ПРАВИЛ ИГРЫ
За более чем восьмилетний опыт
работы на российском рынке
крепежа нам удалось привлечь
внимание специалистов из области
навесных фасадных систем к про-
блеме выбора долговечного крепежа,
найти пути решения, положительно
повлиять на качество строительно-
монтажных работ фасадных кон-
струкций.
Но сегодня мы столкнулись с
проблемой связанной с выбором
качественного крепежа для сэндвич-
панелей. Известно, что крепление
сэндвич-панелей в большинстве слу-
чаев осуществляется при помощи са-
мосверлящих самонарезающих винтов
к металлическим или железобетонным
конструкциям здания.
Фактически поставляемый на рос-
сийский рынок крепеж очень неодно-
значен. Большая часть заводов по
изготовлению крепежа расположе-
на в Юго-Восточной Азии, на Тайва-
не. Часть заводов – в Китае. Сегодня
можно приобрести крепеж абсолютно
разного качества и за совершенно раз-
ные деньги. Крепеж из одной страны и
даже с одного завода может быть аб-
солютно разный.
Дешевый крепеж
низкого качества
Саморезы из самого низкого ценово-
го диапазона будут выполнены из ста-
ли с цинковым покрытием. Зачастую
такой крепеж не подвергается элемен-
тарному входному контролю качества
российскими компаниями-импорте-
рами. Содержимое в упаковке может
попросту не выполнять своего перво-
начального назначения и в результате
привести к катастрофам.

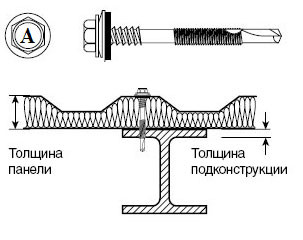

Сейчас я поясню. Такой крепеж со-
стоит из нескольких элементов и основ-
ных зон (рис. 1).
■ Металлическая шайба с уплотни-
тельной подкладкой и сам винт.
■ Самонарезающий самосверлящий
винт, который состоит из зоны:
– сверла,
– первой и основной резьбы,
– зоны без резьбы,
– второй резьбы,
– головки.
От того, из каких материалов будет
изготовлен крепеж и как обеспечива-
ются важнейшие геометрические раз-
меры саморезов, зависит надежность
соединений строительных конструкций
и безопасность зданий и сооружений в
целом.
Давайте разберем один из пре-
цедентов (рис. 2). В практике такие
случаи – не редкость. Завод, изго-
товляющий самосверлящие вин-
ты, может выпустить продукцию, у
которой диаметр сверла и диаметр
резьбы совпадают. Просто допуски
на изготовление этих размеров по
какой-то причине не были соблюде-
ны. Увидеть это можно только «воо-
руженным» взглядом. Такой саморез
просверлит конструкцию, но держать
сэндвич-панель по понятным причи-
нам он не будет.
Завод изготовитель отгрузит такую
продукцию российскому импортеру. По-
лучив крепеж, компания начнет его реа-
лизовывать. Из-за отсутствия контроля
– выходного (при производстве в Азии)
и входного (у импортера) – брак вскро-ется уже у конечного потребителя на
строительной площадке.
Даже если некая компания-им-
портер проведет входной контроль
продукции уже после поставки в Рос-
сию и выявит брак, она, из экономи-
ческих соображений, скорее всего,
вынуждена будет реализовывать бра-
кованную продукцию. Деньги заво-
ду-изготовителю уже заплачены, а
возврат и ожидание новой партии – это
дополнительные финансовые затраты.
На них мало кто согласится.
В низкой ценовой категории крепежа
есть и другие проблемы. Винты и шай-
бы изготавливаются из стали и имеют
цинковое покрытие. Этого защитно-
го антикоррозионного покрытия явно
недостаточно. Для долговременной
эксплуатации, и тем более в среднеа-
грессивной окружающей среде, нужно
более стойкое покрытие.
Кроме эстетических недостатков
цинкового покрытия, которые проявят-
ся в виде потеков на стенах уже через
пару лет, есть высокая вероятность и
более серьезных.Саморез может про-
сто напросто проржаветь.
Уплотнительные подкладки под шай-
бой в дешевом сегменте саморезов
почти всегда выполнены из резины –
это просто-напросто дешевле, чем ат-
мосферостойкий EPDM. Резина уже
через два-три года под воздействием
солнца и температурных колебаний
растрескается и выкрошится. В резуль-
тате мы получим протечки.
Не исключено, что следствием «вы-
кашивания» резины из-под шайбы
станет «недотянутый» саморез – и воз-
можное обрушение конструкций (рис. 3).
Крепеж среднего
ценового диапазона
В следующем ценовом диапазоне
самонарезающих винтов для сэндвич-
панелей ситуация с точки зрения обе-
спечения защитных антикоррозионных
свойств выглядит лучше.
Саморезы в этой нише изготавли-
ваются из стали и имеют композици-
онное антикоррозионное покрытие.
Это может быть DACROMET, Xylan,
Ruspert или скрытый под собственным
названием аналог.
Ситуация с шайбами тут неодно-
значная. Российские компании, постав-
ляющие крепеж, могут комплектовать
свои саморезы с покрытием как обыч-
ными оцинкованными шайбами с рези-
новым уплотнителем, так и шайбами
из алюминиевых сплавов или корро-
зионно-стойкой стали с применением
EPDM-уплотнительной прокладки.
Этот ценовой диапазон – и сам ры-
нок, с точки зрения выбора – наиболее
обширный. Но уровень технического
оснащения и подхода к производству
у российских компаний абсолютно раз-
ный. Точно так же, как и в первом слу-
чае, компании могут размещать заказы
на изготовление продукции в Азии и, не
контролируя качества, продавать ко-
нечному заказчику в России продукцию
сомнительного качества.
А есть российские компании, кото-
рые уделяют качеству своей продукции
огромное внимание. Они создают соб-
ственные методики по приемке и контро-
лю качества у заводов-изготовителей.
Некоторые российские компании
имеют собственные лаборатории по
контролю качества, располагающиеся
вблизи заводов, выпускающих крепеж.
В этом случае можно максимально бы-
стро контролировать качество каждой
партии, еще перед ее отправкой в Рос-
сию, вносить необходимые коррективы
и держать производство «в тонусе».
Крепеж из коррозионно-
стойкой стали
Остается последняя, верхняя сту-
пень – крепеж из коррозионно-стойкой
стали. Очевидные преимущества вы-
делять не стоит. Я думаю, всем они по-
нятны. Можно лишь отметить, что такой
крепеж в России не применяется ввиду
дороговизны.
Здравый смысл нам подсказывает,
что проектировать и применять в стро-
ительстве следует крепеж из нержа-
веющей стали или стальной крепеж с
защитным композиционным покрыти-
ем с шайбами из коррозионно-стойкой
стали EPDM. Но возникает законный
вопрос. Какие требования к этой про-
дукции предъявляет нормативно-пра-
вовая система России сегодня? Есть ли
государственные стандарты или требо-
вания по применению саморезов для
сэндвич-панелей в Сводах правил?
На сегодняшний день в России от-
сутствует единый нормативный доку-
мент для проектных и строительных
организаций, который бы регулировал
применение самосверлящих самонаре-
зающих винтов для крепления сэндвич-
панелей к металлическим и бетонным
конструкциям зданий.
У государственных и негосудар-
ственных органов, выполняющих кон-
троль проектной документации и
строительный контроль, фактически
нет полноценного инструмента для раз-
граничения применения безопасного
и долговечного крепежа и крепежа со-
мнительного качества. Сегодня факти-
чески контролироваться может только
то, что заложено в проектной или (что
случается чаще) в рабочей документа-
ции на объект строительства.
Предположим, что проектировщик
выполнит свою работу хорошо и зало-
жит в проект правильное и надежное
решение. Но есть случаи, когда в про-
екте заложен один крепеж, а по факту
на строительство поставляется дру-
гой – пусть даже согласованный сторо-
нами, участвующими в строительстве.
Но если нет документа, регулирующе-
го применение саморезов, значит, нет
и правил игры! Когда на кону разница
в цене, а требований к крепежу нет, то
почему нужно платить больше? Есте-
ственно, почему и зачем, знают и пони-
мают не все участники строительства.
А вот от последствий обрушения
сэндвич-панелей могут пострадать
уже абсолютно все. В качестве ограж-
дающих конструкций сэндвич-панели
применяются повсеместно: это про-
изводственные и складские здания,
торговые центры, физкультурно-оз-
доровительные комплексы и прочее.
Нам удалось пообщаться с предста-
вителями органов государственной
строительной экспертизы проектной
документации и с представителями
государственного строительного над-
зора в различных регионах страны. И
картина оказалась очень предсказу-
емой. Государственная строительная
экспертиза проектной документации,
согласно 87-му постановлению РФ, осу-
ществляет проверку только проектной
документации. Полномочий требовать
и проверять рабочую документацию, в
которой чаще всего указан тип винтов,
у них нет.
Государственный строительный над-
зор проверяет объекты на соответствие
проектной и рабочей документации, в
которой может быть, по сути, любой
крепеж.
Получается, вся ответственность ло-
жится на заказчика или застройщика.
Именно от его компетентности и здра-
вого смысла зависит практически все.
Вернемся чуточку в прошлое…
Годами ранее схожая проблема воз-
никала в сфере применения навесных
вентилируемых фасадов с воздушным
зазором. Там также было больше во-
просов, чем ответов. И применялись
порой очень сомнительные техниче-
ские решения вкупе с некачественны-
ми комплектующими.
Но в навесных фасадных систе-
мах с воздушным зазором сегодня
порядок наведен. Большинство произ-
водителей таких систем получают тех-
ническое свидетельство на основании
прохождения технической оценки при-
годности продукции для применения в
строительстве.
Это элементарное соблюдение тре-
бования постановления правительства
РФ за № 1636 от 27 декабря 1997 года.
Простым языком в нем говорится, что
вся новая продукция в строительстве,
требования на которую не регламенти-
руются действующими отечественны-
ми нормативными документами, должна
проходить техническую оценку и полу-
чать техническое свидетельство.
Получение технического свидетель-
ства связано с проведением лабора-
торных испытаний и исследований, и
процедура эта является одним из ба-
рьеров для применения в строительстве
продукции сомнительного качества.
Поэтому и системы вентилируемых
фасадов и все комплектующие к ним
сегодня имеют техническое свидетель-
ство. Все, включая крепеж.
Содержимое, изложенное в техни-
ческой оценке, зачастую становит-
ся положениями или критериями для
контроля правильности применения
продукции непосредственно на строи-
тельной площадке.
Назревает вопрос: почему одни стро-
ительные решения проходят техниче-
скую оценку, а другие – нет? Должен ли
иметь техническую оценку крепеж для
сэндвич-панелей? По сути, все эти не
несущие стены – ограждающие кон-
струкции здания. Новые технологии, на
которые нет нормативных документов
в России. В обоих случаях крепеж для
этих конструкций применяется новый,
на который государственных стандар-
тов не было и нет.
Значит, должно быть техническое
свидетельство и на крепеж системы
вентилируемых фасадов, и на крепеж
для сэндвич-панелей.
Сегодня существует сильный пере-
кос в сторону вентилируемых фасадов.
Десятки производителей имеют техни-
ческое свидетельство и техническую
оценку. А производителей сэндвич-па-
нелей с ТС и ТО можно на пальцах пе-
ресчитать.
С крепежом для сэндвич-панелей
ситуация еще скромнее. Нам известно,
что всего четыре компании в России,
включая нашу компанию, имеют тех-
ническое свидетельство на винты для
крепления сэндвич-панелей.
Общаясь со специалистами отрасли,
мы поняли, что не все достаточно осве-
домлены в этом вопросе и в этой про-
блеме. Не все знают, что современные
саморезы для крепления сэндвич-па-
нелей – это новая продукция, которая
должна проходить техническую оценку,
а прочностные характеристики долж-
ны устанавливаться опытным путем в
аккредитованных лабораториях и под-
тверждаться протоколами испытаний.
Необходимо, чтобы в нормативной до-
кументации для строительной отрасли
появились положения по применению
крепежа. Это один из выходов из сло-
жившейся ситуации.
Актуализация СНиПов и последу-
ющие редакции Сводов правил могут
содержать необходимый минимум по
крепежу, обеспечивающий выполне-
ния требований ФЗ-384 («Технический
регламент о безопасности зданий и
сооружений»), и обеспечивать безо-
пасность зданий и сооружений в це-
лом. Еще лучше, если положения по
безопасному применения крепежа во-
йдут в Распоряжение правительства
РФ (№ 1047 от 21 июня 2010 года), в
так называемый Перечень нацио-
нальных стандартов и Сводов правил
(или частей таких стандартов и пра-
вил), в результате которых на обя-
зательной основе обеспечивается
соблюдение требований «Техническо-
го регламента о безопасности зданий
и сооружений».
Не должен сегодня каждый проекти-
ровщик и строитель находиться в ин-
формационно-нормативном вакууме и
руководствоваться только силой торго-
вой марки.
Проектировщик и строитель дол-
жен профессионально обосновать,
почему он выбрал именно этот тип са-
монарезающих самосверлящих вин-
тов для крепления сэндвич-панелей,
а не другой.
А.Б. СОКОЛОВ,
технический директор
«Глобал Ривет Инжиниринг»
